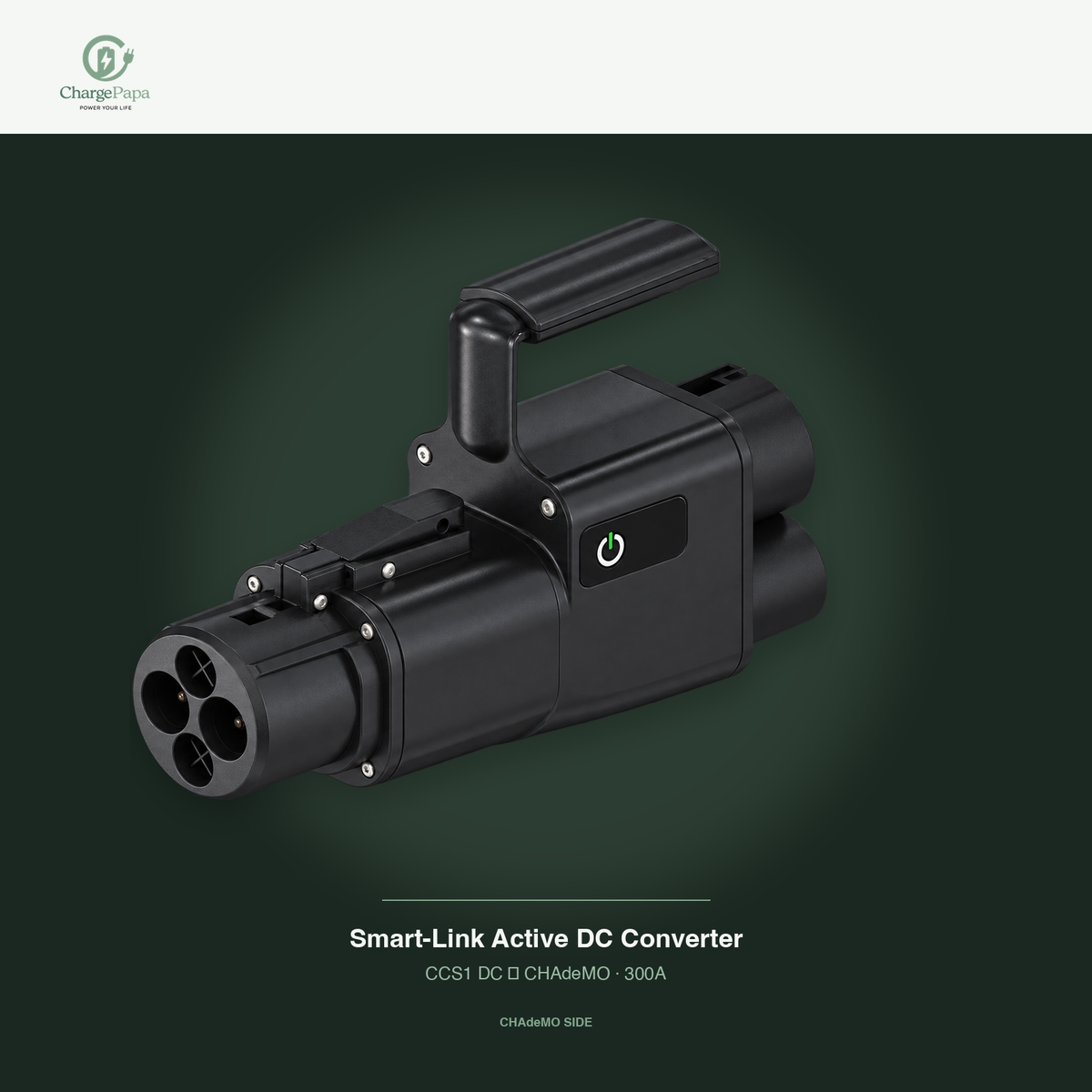

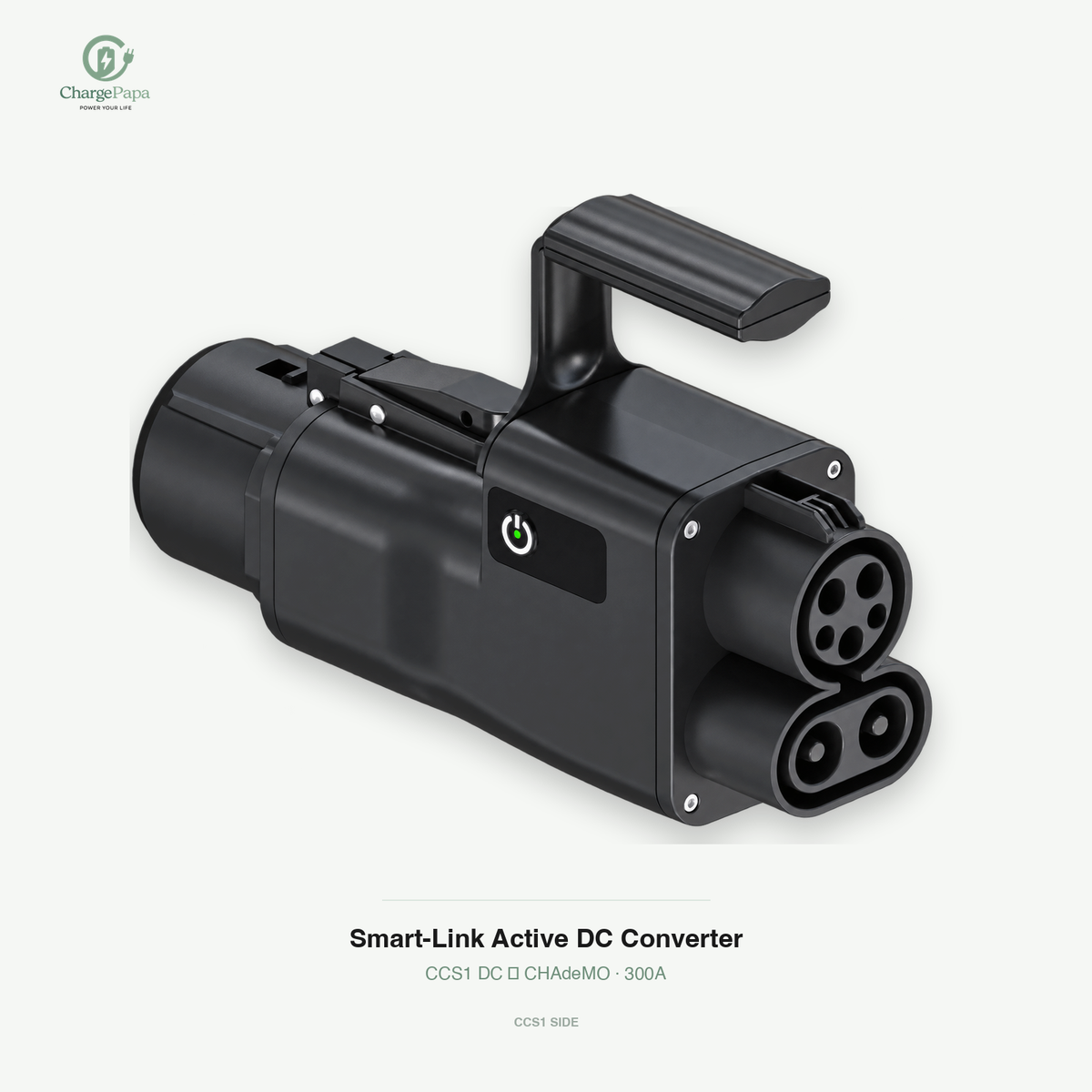

ChargePapa Smart-Link | CCS1 to CHAdeMO Adapter 300A (Active Protocol Converter)
Verfügbarkeit für Abholungen konnte nicht geladen werden

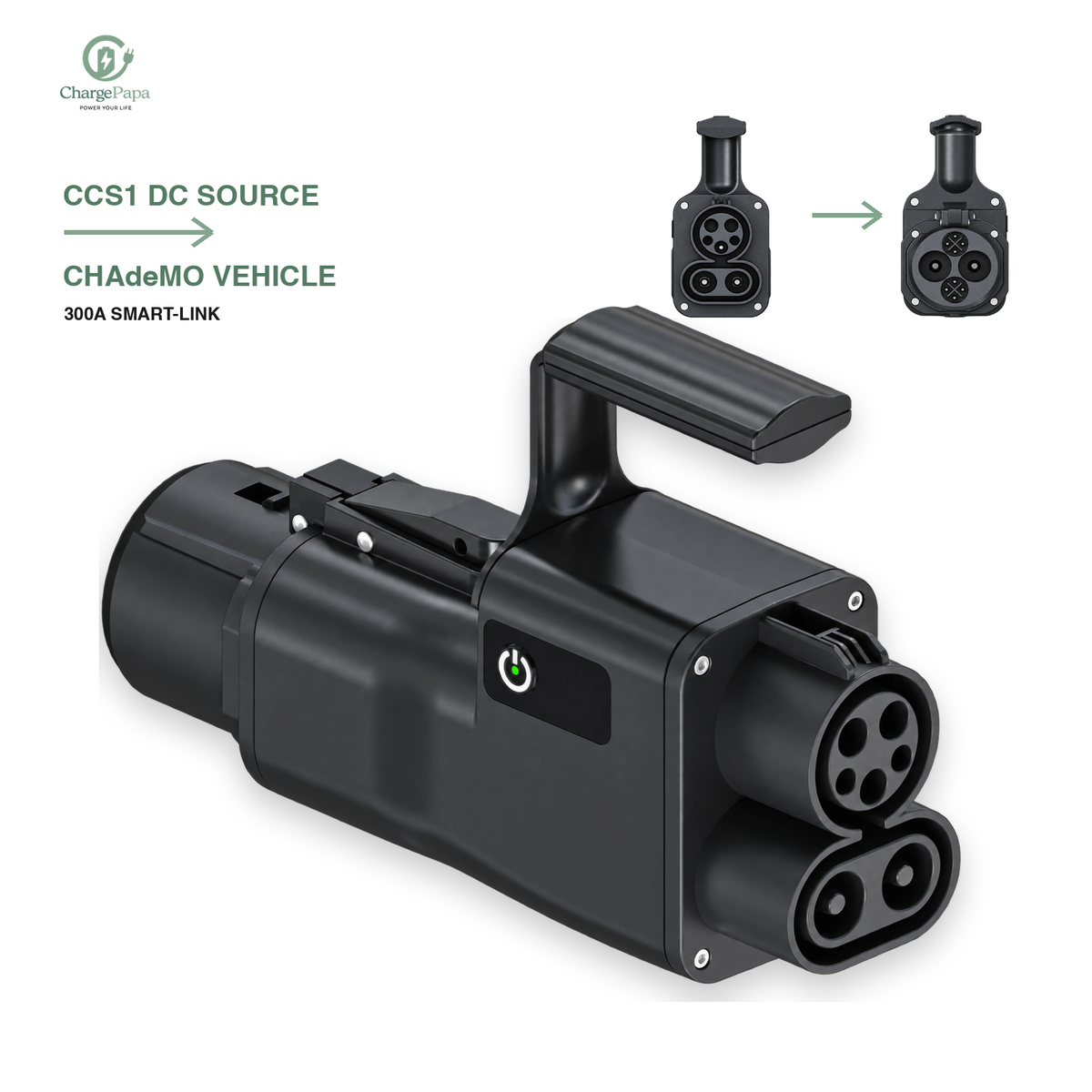

CCS1 DC Source → CHAdeMO Vehicle · Active PLC ↔ CAN Conversion
A dedicated CCS1-to-CHAdeMO fast-charging path.
300A · DC 1000V · IP65 · CE & FCC
For a compatible CCS1 DC fast-charging source and a vehicle with a CHAdeMO inlet. This is an active protocol converter—not a passive connector adapter.
CCS1 DC fast charger
CHAdeMO
300A DC
Active PLC ↔ CAN
- The charging cable is CCS1 DC.
- The vehicle has a CHAdeMO inlet.
- You need active communication conversion between the station and vehicle.
- The vehicle, station and network support the intended session.
- Your charging source is CCS2, GB/T or NACS.
- Your vehicle inlet is CCS1, CCS2, GB/T or NACS.
- You need AC charging, a home wallbox adapter or reverse-direction operation.
- You have not verified vehicle and station authorization requirements.
What determines actual DC charging speed?
This adapter is rated for 300A and DC 1000V. Those figures define the adapter's electrical limits; they do not guarantee a charging rate. Actual output is limited by the vehicle BMS, CHAdeMO generation, battery state of charge and temperature, charging curve, station output, cable path, protocol compatibility and session authorization.
Choose the correct Smart-Link version
| Model | Direction | Rated current | Configuration |
|---|---|---|---|
| YJCZL-CCS1-CDM-DC300 · This product | CCS1 DC → CHAdeMO vehicle | 300A | DC-OZR1 · IP65 |
| YJCZL-CCS1-CDM-DC400 | CCS1 DC → CHAdeMO vehicle | 400A | DC-OZR1 · IP65 |
| CP-AT-ADC-003 | CCS1 DC → CHAdeMO vehicle | 250A | Existing 250A product |
Full specifications
| Model | DC-OZR1 |
|---|---|
| SKU | YJCZL-CCS1-CDM-DC300 |
| Direction | CCS1 DC charging source → CHAdeMO vehicle inlet |
| Rated voltage | DC 1000V |
| Rated current | 300A |
| Terminal temperature rise | <50K |
| Withstand voltage | 1500V |
| Conductors | Silver-plated copper |
| Housing | PC+PA66+GF25% |
| Insertion / withdrawal force | 45N < F < 100N |
| Mechanical life | More than 10,000 no-load plug cycles |
| Ingress protection | IP65 |
| Protection | Arc resistance and NTC temperature monitoring |
| Certification | CE, FCC |
| Operating temperature | -30°C to +50°C (-22°F to +122°F) |
| Operating humidity | 5% to 95% |
| Operating altitude | Below 2000m |
| Shipping weight | 2.3kg |
| Combination padlock | Not included; no optional lock configuration |
Compatibility boundary: Connector fit alone is not enough. Confirm the vehicle's CHAdeMO implementation, the CCS1 station, network authorization and supported protocol path before ordering. DC fast charging only; not for AC or reverse-direction use.
FAQ
The charging-source side is CCS1 DC. The vehicle side connects to a CHAdeMO inlet. This product does not work in the reverse direction.
No. 300A is the adapter's rated-current ceiling. Actual charging is limited by the station, vehicle BMS, battery condition, charging curve, protocol compatibility and session authorization.
No. It is an active DC protocol converter for CCS1-to-CHAdeMO fast charging. It is not intended for Type 2 AC, home wallboxes or destination charging.
ChargePapa direct-channel consumer hardware includes a two-year global warranty: one-year Standard coverage plus a one-year Plus extension, with remote diagnosis first.
