Protocolo de instalación de cargadores domésticos: 7kW a 22kW y sistemas de doble manguera (EE. UU./UE)
⚠️ ADVERTENCIA DE ALTO VOLTAJE Y CARGA
La instalación de estaciones de 14kW (doble conector) o 22kW requiere una capacidad de red eléctrica significativa.
No instale sin un "Cálculo de Carga" realizado por un electricista certificado. Sobrecargar su panel principal puede causar un apagón inmediato o riesgos de incendio.

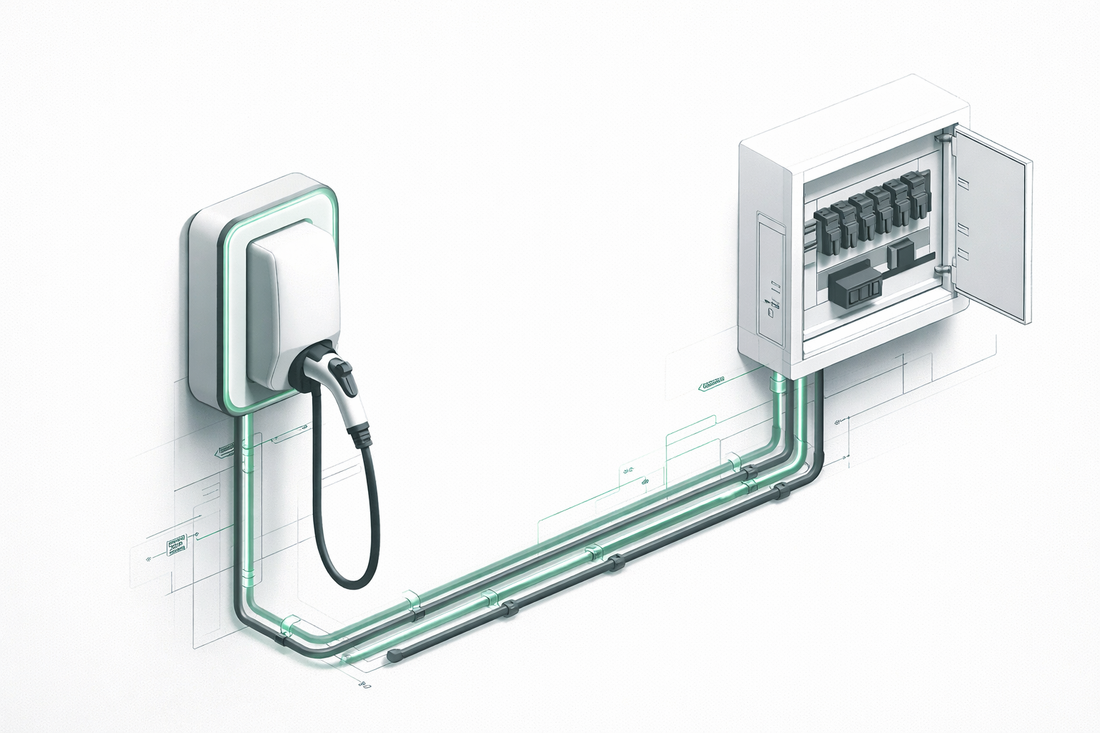

Instalar una estación ChargePapa (7kW - 22kW) es una tarea de ingeniería de precisión. A continuación se presenta el protocolo estándar tanto para instalaciones de una sola unidad como para instalaciones de alta potencia de doble unidad.
Fase 1: Verificación de la capacidad de la red (crucial)
Antes de comprar cable de cobre, verifique la potencia total disponible de su propiedad.
Para usuarios de alta potencia (14kW / 22kW):
- 22kW (Trifásico): Requiere 32A por fase. Asegúrese de que su hogar tenga una conexión principal trifásica de al menos 63A u 80A.
- 14kW (Doble conector): A menudo consume 60A-64A monofásico (EE. UU.) o 2x 32A. Requiere un panel de servicio dedicado de 200A en la mayoría de los entornos residenciales.
- Disyuntor: Se requiere un disyuntor dedicado de doble polo (EE. UU.) o de 4 polos (UE). Debe estar clasificado un 25% más alto que la salida del cargador (por ejemplo, disyuntor de 40A para una carga de 32A).
-
Calibre de cable recomendado (cobre):
Potencia Especificación EE. UU. (AWG) Especificación UE (mm²) 7kW (32A) 8 AWG 6 mm² 11kW (16A 3-Ph) - 2.5 mm² - 4 mm² 22kW / 14kW 6 AWG / 4 AWG 10 mm²
Fase 2: Montaje de la placa trasera resistente
- Resistencia de la pared: Para unidades de doble conector (a menudo de más de 10 kg), asegúrese de perforar ladrillo macizo, hormigón o un montante de madera. El panel de yeso por sí solo no lo soportará.
- Nivele la placa trasera metálica y asegúrela con pernos de expansión M6.
- Asegure un espacio libre de al menos 20 cm alrededor de la unidad para la circulación del aire y la refrigeración.
Fase 3: Conexión del cableado (alta potencia)
🇺🇸 Norteamérica (14kW/19kW)
Cableado fijo 240V (alto amperaje)
- L1: Negro (calibre grueso)
- L2: Rojo (calibre grueso)
- Tierra: Verde
*¡Verifique los ajustes de torsión! Los amperajes altos causan expansión por calor.
🇪🇺 Europa (11kW/22kW)
Sistema TN-S trifásico
- L1, L2, L3: Gris/Negro/Marrón
- N (Neutro): Azul
- PE (Tierra): Amarillo/Verde
*Para 22kW, asegúrese de que las 3 fases estén activas y equilibradas.
Fase 4: Equilibrio de carga y activación
- Equilibrio dinámico de carga (DLB): Si su unidad ChargePapa viene con abrazaderas CT, instálelas en el medidor principal para evitar la sobrecarga de la red.
- Encienda el disyuntor ON.
- Verifique el estado de la luz LED:
- 🟢 Verde fijo: En espera (Listo).
- 🔴 Parpadeo rojo: Falla de cableado (Verifique la conexión a tierra).
- Pruebe con su vehículo eléctrico.
¿Necesita un instalador profesional?
Para sistemas de >11kW, la instalación profesional es obligatoria para la validez de la garantía.
*Descargo de responsabilidad: ChargePapa no está afiliado a estas plataformas de terceros. Se sugieren únicamente como recursos estándar de la industria.
🇪🇺 ¿Instalando una estación estándar europea (Tipo 2)?
Para sitios de la UE/Australia que funcionan con infraestructura Tipo 2 (IEC 62196-2), el ChargePapa MRS-EJ es el cargador de pared comercial de chapa metálica diseñado para instalaciones monofásicas de 7kW y trifásicas de 11kW a 22kW. Certificado TÜV y CB · IP54 · RFID + WiFi + Bluetooth · Doble RCD (Tipo A + Tipo B).
¿Necesita el diagrama de cableado detallado para los modelos de 22kW?
Solicitar hoja técnica de 22kW por correo electrónico
