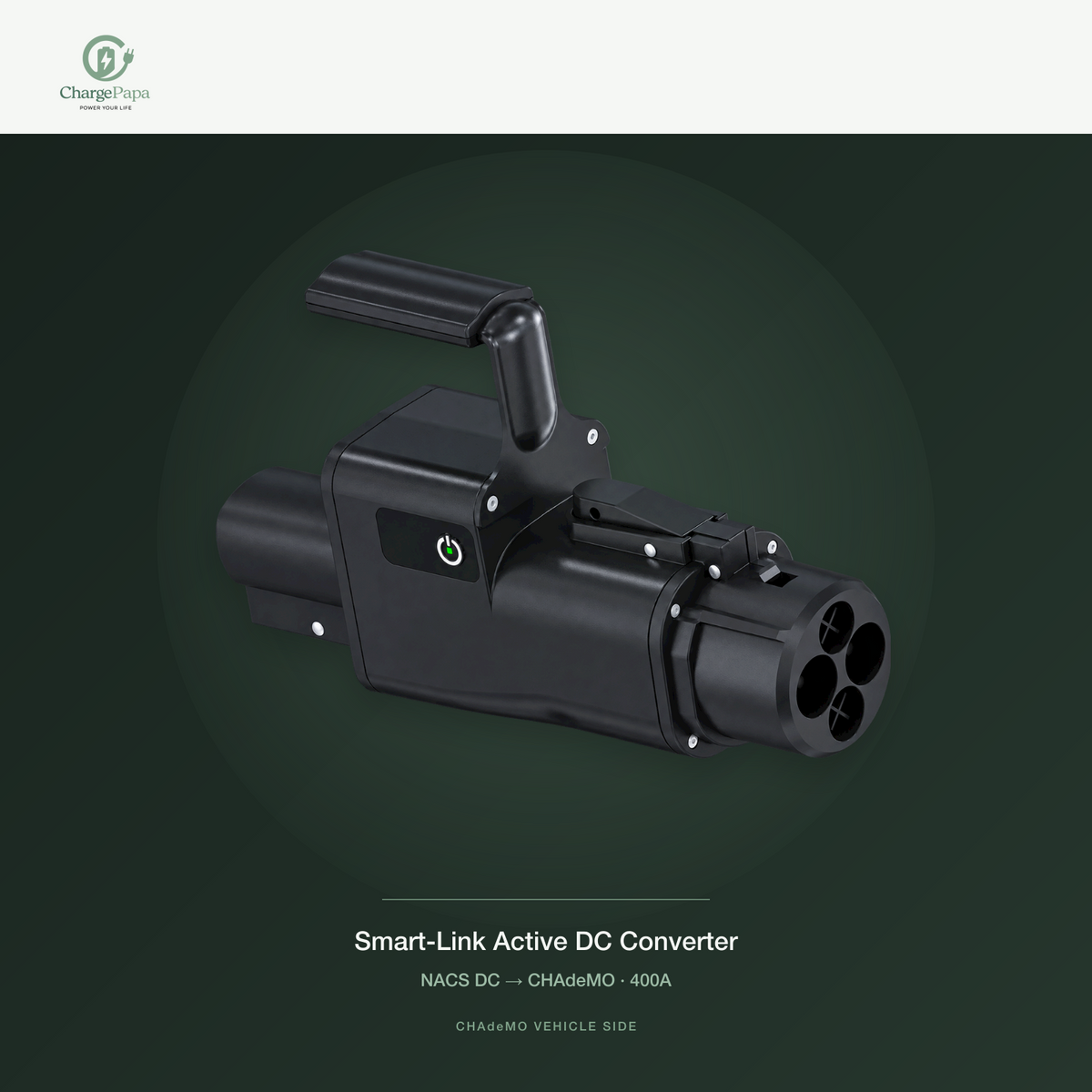

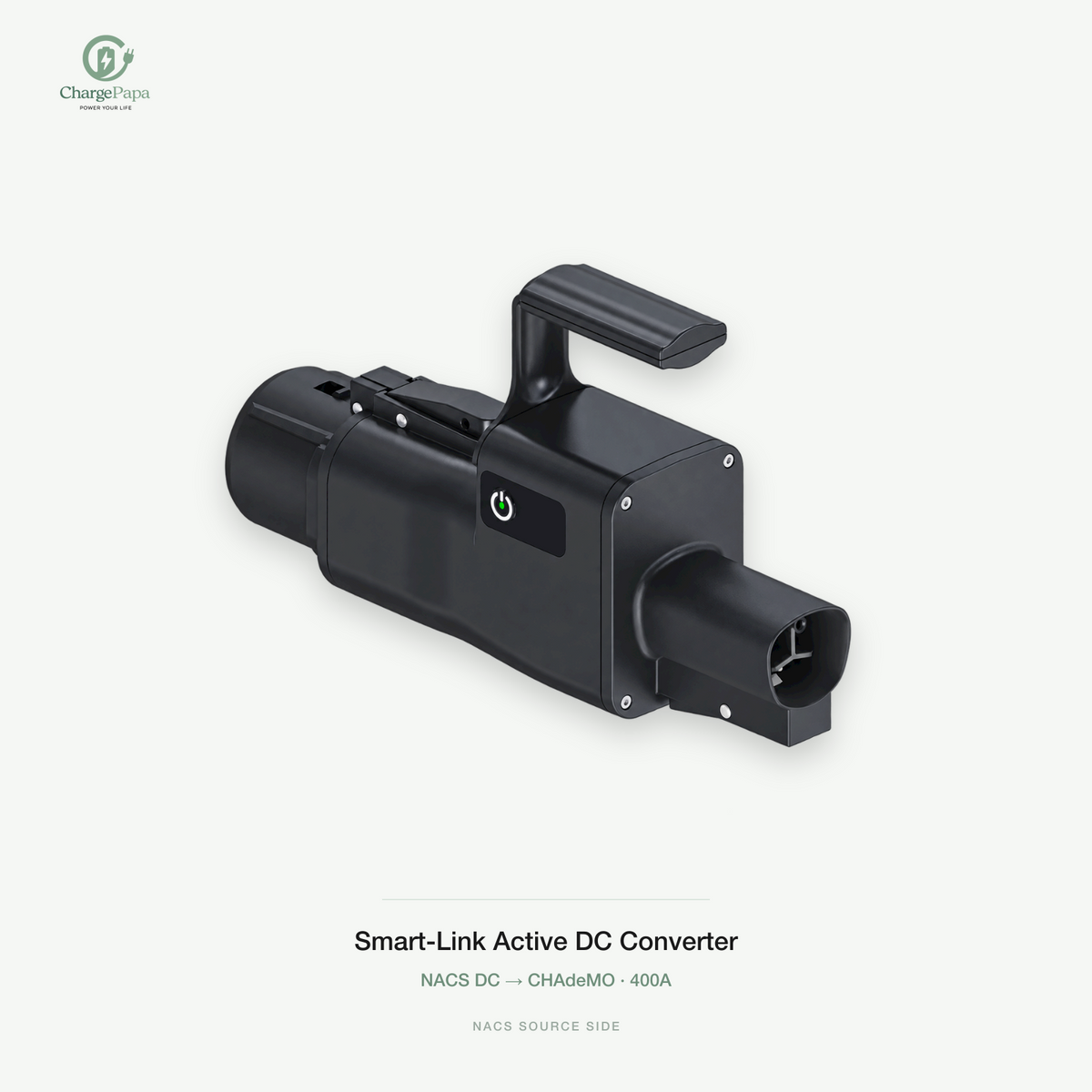

ChargePapa Smart-Link | Adaptador de NACS a CHAdeMO de 400 A (convertidor de protocolo activo)
No se pudo cargar la disponibilidad de retiro

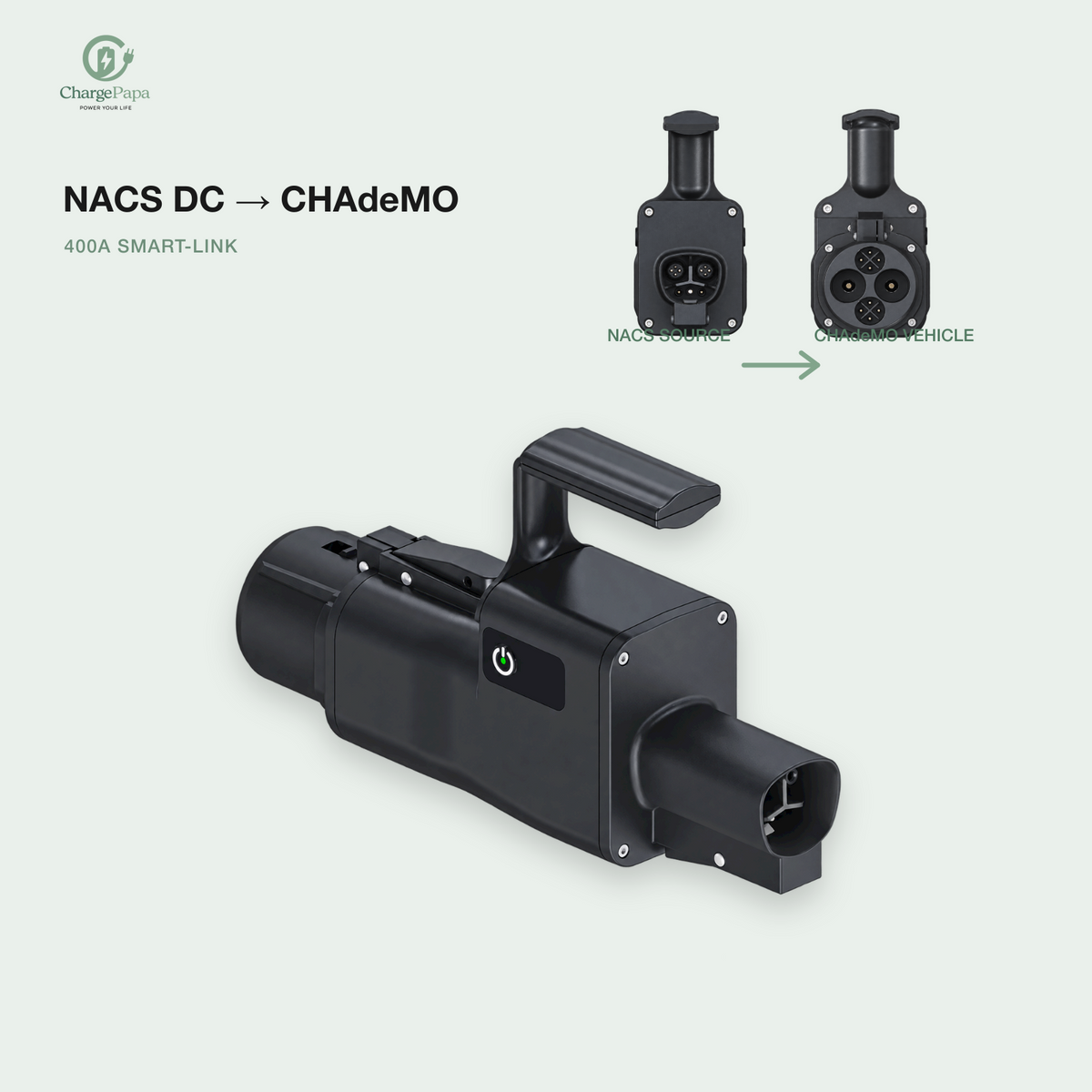

Fuente de CC NACS → Vehículo CHAdeMO · Conversión activa PLC ↔ CAN
Una vía dedicada de carga rápida de NACS a CHAdeMO.
400A · CC 1000V · IP65 · CE y FCC
Para una fuente de carga rápida de CC NACS compatible y un vehículo con toma CHAdeMO. Este es un convertidor de protocolo activo, no un adaptador de conector pasivo.
Cargador rápido de CC NACS
CHAdeMO
400A CC
PLC ↔ CAN activo
- El cable de carga es NACS CC.
- El vehículo tiene una toma CHAdeMO.
- Necesita una conversión de comunicación activa entre la estación y el vehículo.
- El vehículo, la estación y la red admiten la sesión prevista.
- Su fuente de carga es CCS1, CCS2 o GB/T.
- La toma de su vehículo es NACS, CCS1, CCS2 o GB/T.
- Necesita carga de CA, un adaptador para wallbox doméstico u operación en sentido inverso.
- No ha verificado los requisitos de autorización del vehículo y la estación.
¿Qué determina la velocidad real de carga de CC?
Este adaptador está clasificado para 400A y 1000V de CC. Esas cifras definen los límites eléctricos del adaptador; no garantizan una tasa de carga. La salida real está limitada por el BMS del vehículo, la generación CHAdeMO, el estado de carga y la temperatura de la batería, la curva de carga, la potencia de salida de la estación, el recorrido del cable, la compatibilidad del protocolo y la autorización de la sesión.
Elija la versión correcta de Smart-Link
| Modelo | Dirección | Corriente nominal | Configuración |
|---|---|---|---|
| YJCZL-NACS-CDM-DC400 · Este producto | NACS CC → Vehículo CHAdeMO | 400A | IP65 |
| YJCZL-NACS-CDM-DC300 | NACS CC → Vehículo CHAdeMO | 300A | IP65 |
Especificaciones completas
| SKU | YJCZL-NACS-CDM-DC400 |
|---|---|
| Dirección | Fuente de carga CC NACS → Toma de vehículo CHAdeMO |
| Voltaje nominal | CC 1000V |
| Corriente nominal | 400A |
| Aumento de temperatura en terminales | <50K |
| Voltaje soportado | 1500V |
| Conductores | Cobre chapado en plata |
| Carcasa | PC+PA66+GF25% |
| Fuerza de inserción / extracción | 45N < F < 100N |
| Vida mecánica | Más de 10,000 ciclos de conexión sin carga |
| Protección contra ingreso | IP65 |
| Protección | Resistencia al arco y monitoreo de temperatura NTC |
| Certificación | CE, FCC |
| Temperatura de operación | -30°C a +50°C (-22°F a +122°F) |
| Humedad de operación | 5% a 95% |
| Altitud de operación | Por debajo de 2000m |
| Peso de envío | 2.5kg |
| Candado de combinación | No incluido; no hay configuración de bloqueo opcional |
Límite de compatibilidad: El ajuste del conector por sí solo no es suficiente. Confirme la implementación de CHAdeMO del vehículo, la estación NACS, la autorización de la red y la ruta de protocolo admitida antes de realizar el pedido. Solo para carga rápida de CC; no para uso con CA o en sentido inverso.
Preguntas frecuentes
El lado de la fuente de carga es NACS CC. El lado del vehículo se conecta a una toma CHAdeMO. Este producto no funciona en sentido inverso.
No. 400A es el límite de corriente nominal del adaptador. La carga real está limitada por la estación, el BMS del vehículo, el estado de la batería, la curva de carga, la compatibilidad del protocolo y la autorización de la sesión.
No. Es un convertidor de protocolo de CC activo para carga rápida de NACS a CHAdeMO. No está diseñado para CA Tipo 2, wallboxes domésticos ni carga de destino.
