Voyant rouge de défaut du chargeur de VE : quand faut-il tester la station avant de remplacer des pièces ?
Voyant de défaut rouge du chargeur VE :
Quand tester la station avant de remplacer des pièces ?
Si un chargeur de VE affiche un voyant de défaut rouge, le problème ne signifie pas automatiquement que le chargeur doit être remplacé. Un défaut rouge peut provenir du côté de la station, du chemin de terre de protection, du chemin pilote de contrôle, de l'installation ou de l'état de charge côté véhicule. Les équipes techniques doivent isoler la réponse côté chargeur avant d'approuver le remplacement des pièces.
Que signifie généralement un voyant de défaut rouge sur un chargeur de VE ?
Un voyant de défaut rouge signifie que le chargeur a détecté une condition qui a empêché un comportement de charge normal. Cette condition peut être électrique, liée au signal, à la sécurité ou à la communication, selon la conception du chargeur. Le point clé : un voyant de défaut rouge est un symptôme, pas un diagnostic complet. Un voyant rouge peut signifier des causes réelles très différentes :
- Problèmes de chemin de terre / PE
- Problèmes de réponse du pilote de contrôle
- Défauts internes côté chargeur
- Problèmes de câblage de l'installation
- Comportement anormal côté véhicule
Pourquoi les gens remplacent-ils des pièces trop tôt ?
Parce que le symptôme visible semble décisif. Lorsqu'un chargeur affiche un défaut rouge, de nombreuses équipes sautent à l'une de ces conclusions :
- Le chargeur est défectueux
- L'assemblage câble ou connecteur est défectueux
- Le véhicule est incompatible
- L'unité entière doit être remplacée
Parfois, c'est correct. Mais souvent, le défaut n'a pas été isolé en premier – ce qui entraîne des visites sur site inutiles, des retours (RMA) superflus, des échanges répétés, et toujours pas de réponse stable lorsque la prochaine session échoue à nouveau.
Quelle est la différence entre un défaut côté chargeur et un défaut côté véhicule ?
| Côté défaut | Ce que cela signifie habituellement |
|---|---|
| Côté chargeur | La réponse de la station, le chemin de protection interne, le comportement du PE, le chemin CP ou l'état de l'installation est le problème |
| Côté véhicule | Le comportement de l'entrée du VE, la synchronisation, le "handshake", l'état de défaut ou la logique de charge embarquée fait partie du problème |
| Mixte / incertain | Le défaut n'apparaît que lors d'une certaine interaction, ce qui rend difficile de l'isoler sans tests structurés |
Sans un chemin de test structuré, les équipes ne voient souvent que le symptôme final et ne savent pas encore quel côté est réellement en panne.
Quand faut-il tester la station avant de remplacer des pièces ?
Testez d'abord la station lorsque la plainte de charge est reproductible mais que la cause profonde n'est toujours pas claire. Cela inclut généralement :
- Le voyant de défaut rouge apparaît avant le début d'une session
- La session démarre de manière incohérente
- Différents véhicules produisent des résultats mitigés
- Le chargeur a déjà été échangé une fois et le problème persiste
- Le support doit décider si le côté chargeur fonctionne correctement
Dans ces scénarios, remplacer des pièces en premier peut être la première action la plus coûteuse.
Pourquoi un véhicule réel n'est-il pas toujours le meilleur premier outil de diagnostic ?
Parce que le véhicule ajoute une autre couche de variables. Si vous utilisez un VE réel comme premier instrument de diagnostic, vous devez toujours vous demander : le timing du véhicule était-il normal ? La voiture demandait-elle l'état attendu ? Le chemin du câble était-il stable ? Un deuxième VE s'est-il comporté de la même manière ? Un outil structuré côté chargeur réduit le nombre de variables mobiles avant que l'équipe n'escalade vers des tests plus approfondis côté véhicule.
Que fait ChargePapa StationCheck dans cette situation ?

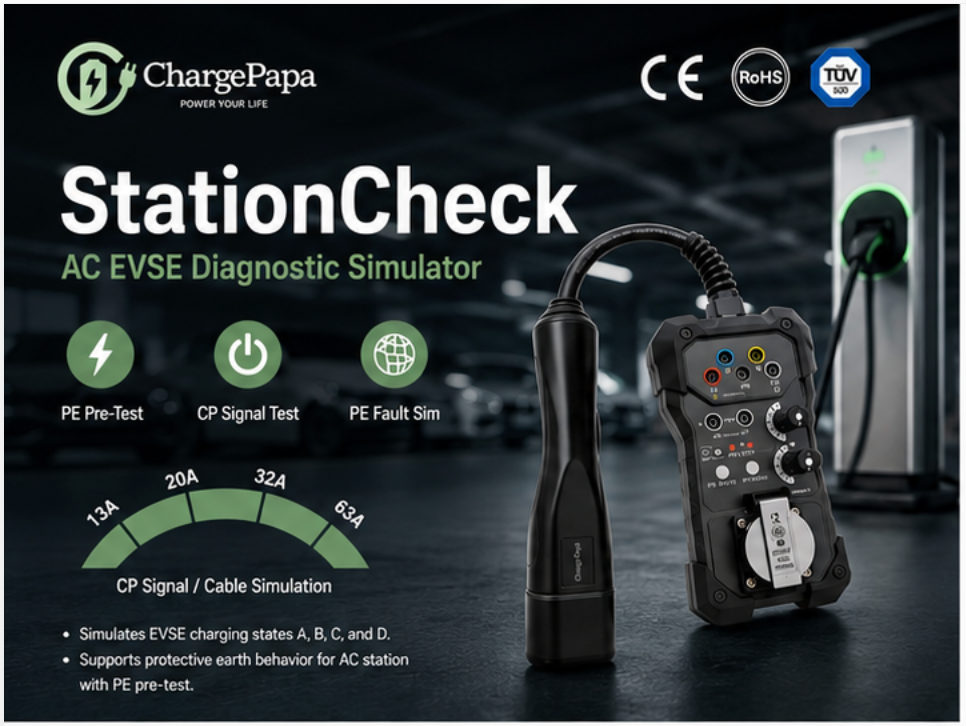

ChargePapa StationCheck | Simulateur de diagnostic EVSE AC est conçu pour aider les installateurs, les équipes de support, les revendeurs d'EVSE, les gestionnaires immobiliers et les opérateurs de flotte à tester le comportement de la station AC côté chargeur sans utiliser le véhicule du client comme première étape de diagnostic. Selon le catalogue ChargePapa mis à jour le 2026-06-18, le produit prend en charge :
- Simulation des états de charge A, B, C et D
- Workflows de diagnostic PE et CP sélectionnés
- Vérifications reproductibles des réponses aux défauts
- Simulation de la résistance des câbles
Cela ne signifie pas qu'il identifie toutes les causes possibles par lui-même. Cela signifie que le chemin de test côté chargeur devient plus structuré avant qu'une équipe n'approuve le remplacement.
Quand StationCheck est-il le bon outil ?
StationCheck est la bonne approche lorsque :
- Le type de charge est AC Niveau 1 ou Niveau 2
- Le dépannage côté chargeur est le véritable goulot d'étranglement
- Une équipe a besoin d'un premier test plus reproductible
- Le workflow implique la mise en service, le support, la gestion de site ou le triage des retours (RMA)
Ce n'est pas la bonne catégorie de produit pour la recharge rapide DC, les tests de Tesla Supercharger ou l'utilisation de recharge de VE par les consommateurs.
ChargePapa StationCheck | Simulateur de diagnostic EVSE AC
AC Niveau 1 / Niveau 2 uniquement · États A, B, C, D · Workflows PE et CP · Simulation de la résistance des câbles · Versions J1772 / Type 2 / NACS · Non compatible avec la recharge rapide DC ou les tests Supercharger
Acheter ChargePapa StationCheck →Que vérifier avant de supposer que le chargeur est défectueux ?
Le défaut rouge apparaît-il avec un seul véhicule ou lors de tests répétés ?
Si un seul véhicule déclenche le défaut, le côté véhicule fait partie du diagnostic. Si plusieurs véhicules le déclenchent, le côté station est plus probablement la source.
Le problème se situe-t-il sur un chargeur AC ou un chargeur rapide DC ?
StationCheck couvre uniquement l'AC Niveau 1 / Niveau 2. Les stations de recharge rapide DC nécessitent un équipement de diagnostic différent.
Le problème apparaît-il avant le transfert de puissance, pendant le "handshake" ou après le début de la charge ?
Les défauts avant le "handshake" indiquent souvent des problèmes de chemin PE ou CP. Les défauts après le "handshake" peuvent impliquer le véhicule ou le chargeur embarqué.
Y a-t-il des raisons de suspecter des problèmes de PE, CP ou de chemin d'installation côté chargeur ?
Si oui, un test structuré côté chargeur avant le remplacement est la voie la plus rentable.
La réponse de la station peut-elle être testée indépendamment avant de remplacer le matériel ?
Si oui, un test structuré côté station est souvent la meilleure prochaine étape plutôt que le remplacement des pièces.
Quelle version de StationCheck une équipe devrait-elle choisir ?
| SKU | Interface | Type de station typique |
|---|---|---|
| StationCheck-J | SAE J1772 / Type 1 | Stations de recharge AC en Amérique du Nord |
| StationCheck-T2 | Type 2 Norme européenne | Stations de recharge AC en Europe / Type 2 |
| StationCheck-N | NACS / Interface AC de type Tesla | Vérifications d'interface AC de type NACS uniquement |
Choisissez en fonction du connecteur du chargeur que vous devez tester, et non de la marque du véhicule garé à côté.
La réponse courte
Si un chargeur de VE affiche un voyant de défaut rouge, ne supposez pas que le remplacement est automatiquement la première réponse. Lorsque le problème peut se situer côté chargeur, un test structuré côté station peut faire économiser du temps, des visites sur site et des remplacements de pièces inutiles.
ChargePapa StationCheck | Simulateur de diagnostic EVSE AC
Workflow de diagnostic AC côté chargeur · Pas de test DC · Pas de recharge consommateur · Rôle et limites clairement déclarés avant l'achat
Acheter ChargePapa StationCheck →FAQ
