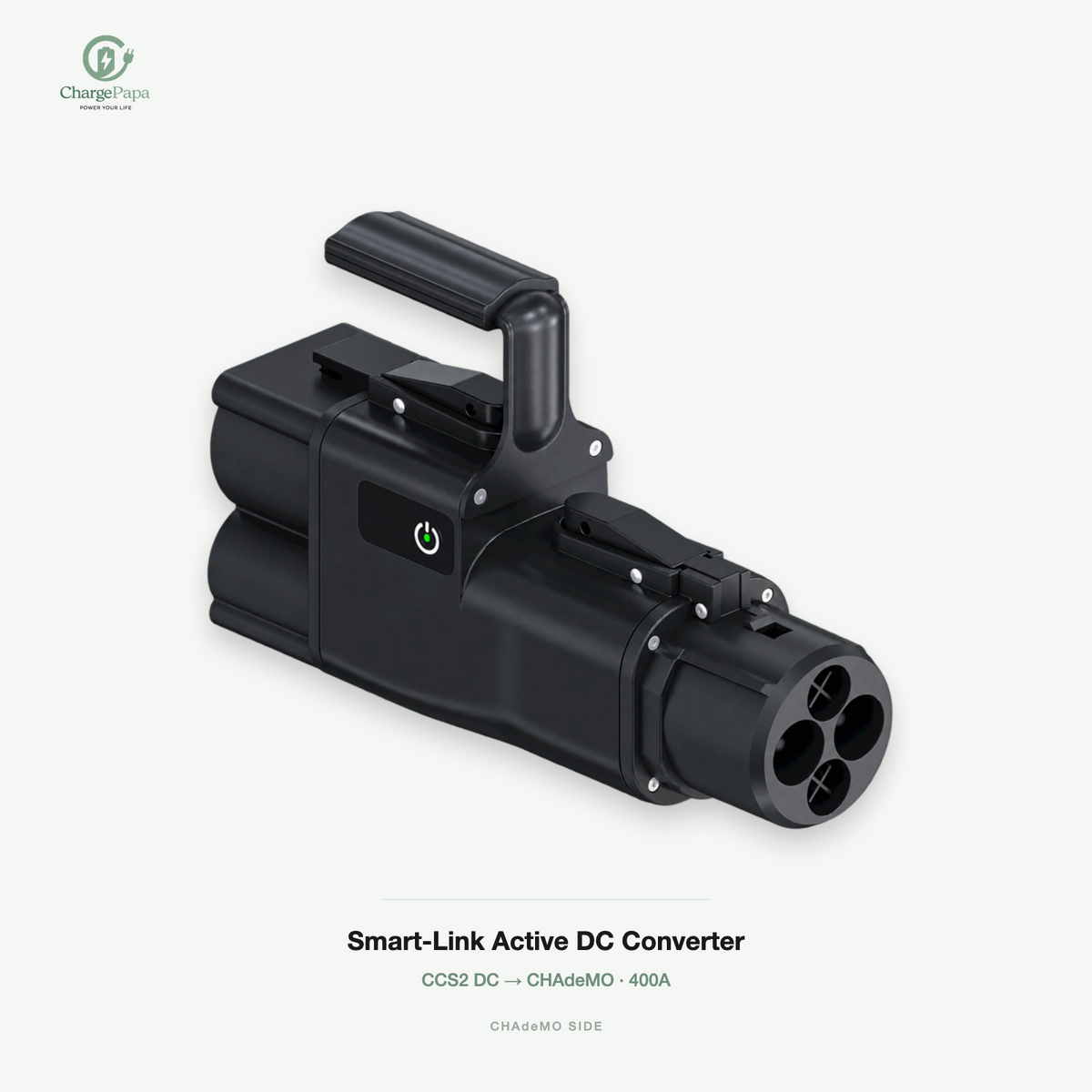

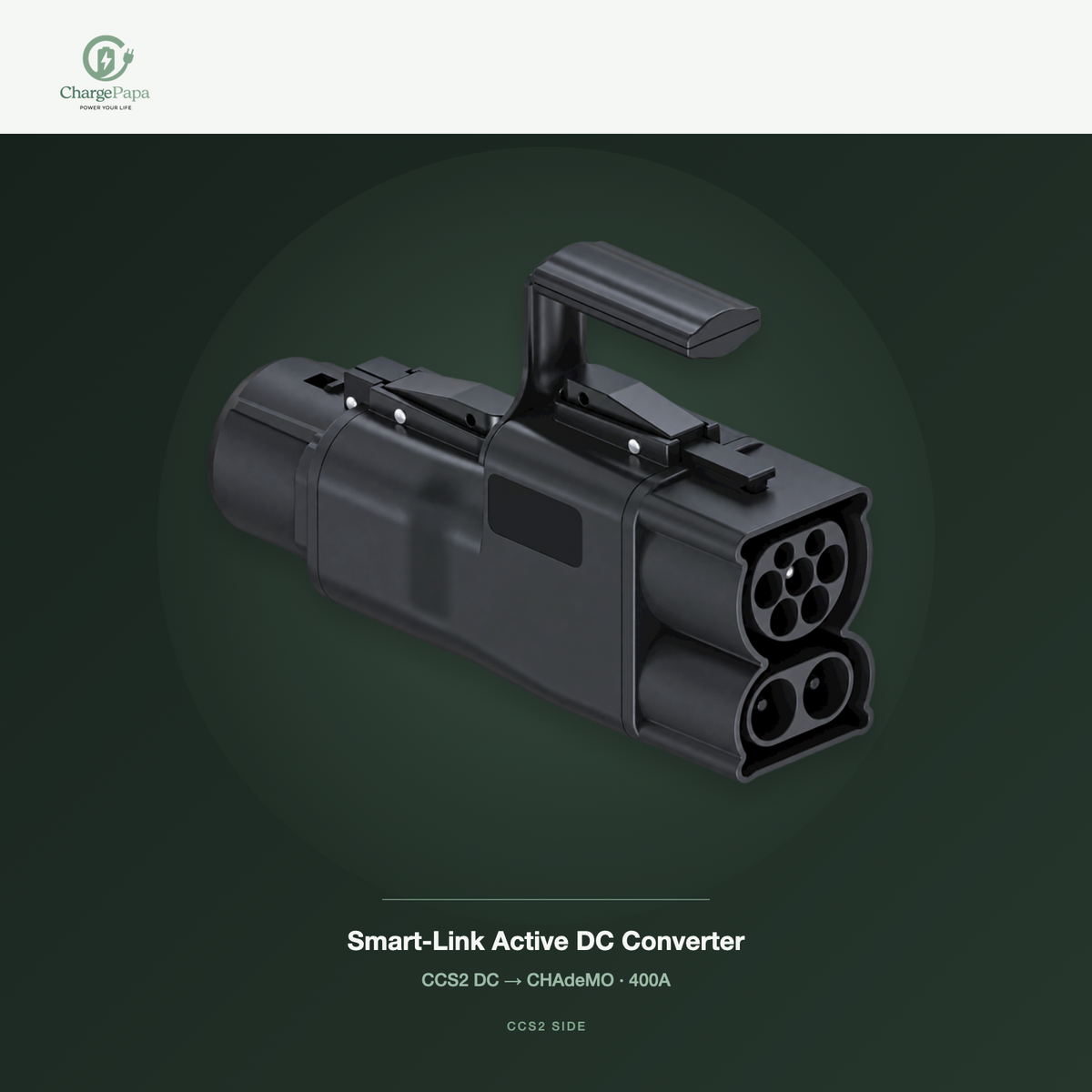

ChargePapa Smart-Link | Adaptateur CCS2 vers CHAdeMO 400A (Convertisseur de protocole actif)
Impossible de charger la disponibilité du service de retrait

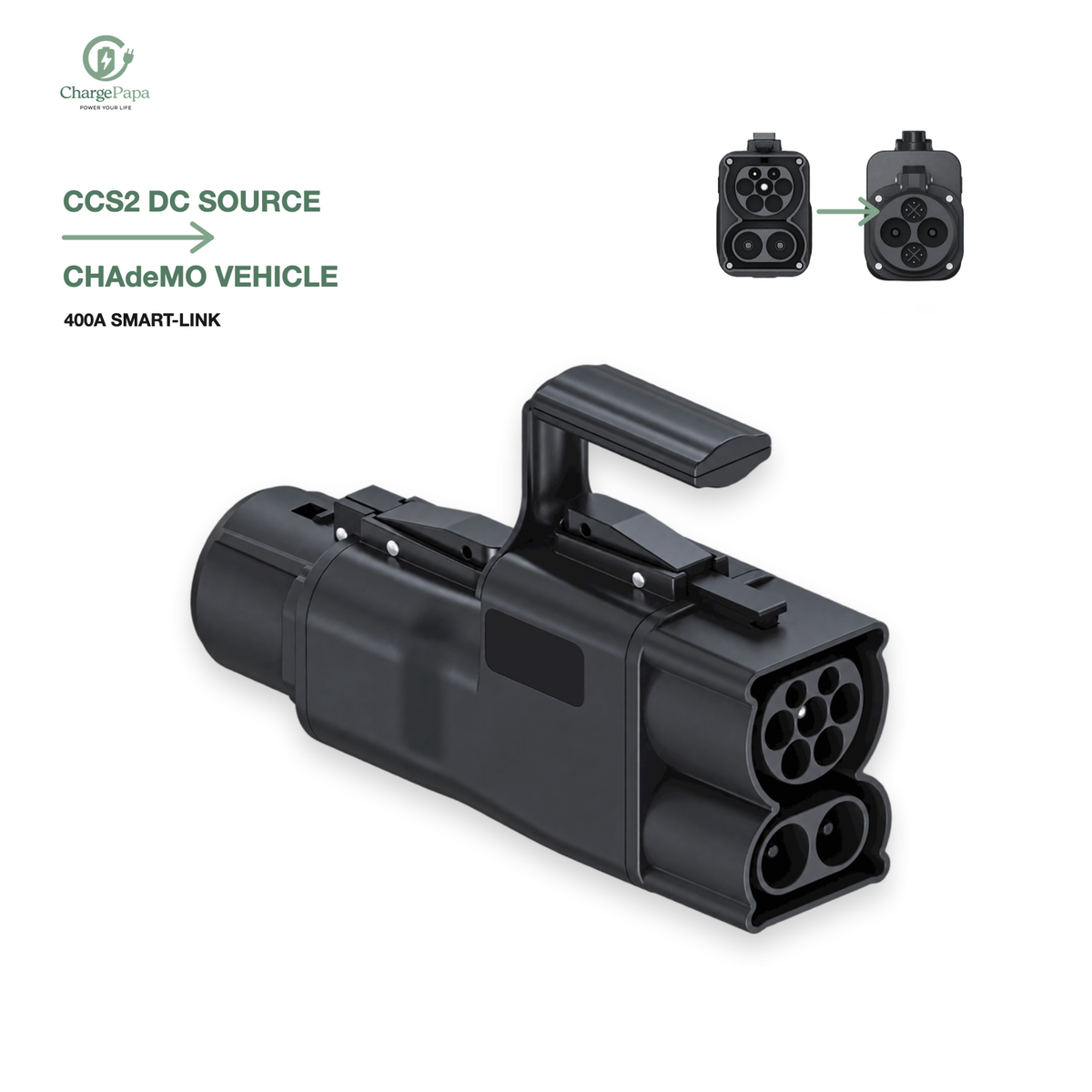

Source CC CCS2 → Véhicule CHAdeMO · Conversion active PLC ↔ CAN
Une voie de charge rapide dédiée CCS2 vers CHAdeMO.
400 A · DC 1000 V · IP65 · CE & FCC
Pour une source de charge rapide DC CCS2 compatible et un véhicule équipé d'une prise CHAdeMO. Il s'agit d'un convertisseur de protocole actif, et non d'un adaptateur de connecteur passif.
Chargeur rapide DC CCS2
CHAdeMO
400 A DC
Conversion active PLC ↔ CAN
- Le câble de charge est CCS2 DC.
- Le véhicule est équipé d'une prise CHAdeMO.
- Vous avez besoin d'une conversion de communication active entre la station et le véhicule.
- Le véhicule, la station et le réseau prennent en charge la session souhaitée.
- Votre source de charge est CCS1, GB/T ou NACS.
- La prise de votre véhicule est CCS1, CCS2, GB/T ou NACS.
- Vous avez besoin d'une charge AC, d'un adaptateur pour borne domestique ou d'un fonctionnement en sens inverse.
- Vous n'avez pas vérifié les exigences d'autorisation du véhicule et de la station.
Qu'est-ce qui détermine la vitesse de charge DC réelle ?
Cet adaptateur est calibré pour 400 A et 1000 V DC. Ces chiffres définissent les limites électriques de l'adaptateur ; ils ne garantissent pas une vitesse de charge spécifique. La puissance réelle est limitée par le BMS du véhicule, la génération CHAdeMO, l'état de charge et la température de la batterie, la courbe de charge, la puissance de la station, le câble, la compatibilité des protocoles et l'autorisation de la session.
Choisir la bonne version du Smart-Link
| Modèle | Direction | Courant nominal | Configuration |
|---|---|---|---|
| YJCZL-CCS2-CDM-DC400 · Ce produit | CCS2 DC → Véhicule CHAdeMO | 400 A | DC-OZR1 · IP65 |
| YJCZL-CCS2-CDM-DC300 | CCS2 DC → Véhicule CHAdeMO | 300 A | DC-OZR1 · IP65 |
| CP-AT-ADC-002 | CCS2 DC → Véhicule CHAdeMO | 250 A | Produit existant 250 A |
Spécifications complètes
| Modèle | DC-OZR1 |
|---|---|
| SKU | YJCZL-CCS2-CDM-DC400 |
| Direction | Source de charge CCS2 DC → Prise véhicule CHAdeMO |
| Tension nominale | DC 1000 V |
| Courant nominal | 400 A |
| Élévation de température des bornes | <50 K |
| Tension de tenue | 1500 V |
| Conducteurs | Cuivre argenté |
| Boîtier | PC+PA66+GF25% |
| Force d'insertion / extraction | 45 N < F < 100 N |
| Durée de vie mécanique | Plus de 10 000 cycles de connexion à vide |
| Indice de protection | IP65 |
| Protection | Résistance à l'arc et surveillance de température NTC |
| Certification | CE, FCC |
| Température de fonctionnement | -30°C à +50°C |
| Humidité de fonctionnement | 5% à 95% |
| Altitude de fonctionnement | Inférieure à 2000 m |
| Poids à l'expédition | 2,5 kg |
| Cadenas combiné | Non inclus ; aucune configuration de verrouillage optionnelle |
Limite de compatibilité : La compatibilité physique du connecteur ne suffit pas. Vérifiez la prise en charge de CHAdeMO par le véhicule, la station CCS2, les autorisations réseau et le protocole de communication avant de commander. Charge rapide DC uniquement ; non destiné à une utilisation AC ou en sens inverse.
FAQ
Le côté source de charge est CCS2 DC. Le côté véhicule se connecte à une prise CHAdeMO. Ce produit ne fonctionne pas dans le sens inverse.
Non. 400 A est le plafond de courant nominal de l'adaptateur. La charge réelle est limitée par la station, le BMS du véhicule, l'état de la batterie, la courbe de charge, la compatibilité des protocoles et l'autorisation de session.
Non. Il s'agit d'un convertisseur de protocole DC actif pour la charge rapide CCS2 vers CHAdeMO. Il n'est pas conçu pour une charge AC Type 2, les bornes murales domestiques ou la charge à destination.
Le matériel grand public vendu directement par ChargePapa inclut une garantie mondiale de deux ans : une couverture standard d'un an complétée par une extension Plus d'un an, avec diagnostic à distance en première intention.
Garantie et assurance
Garantie et assurance
Garantie complète de 2 ans.
Nous couvrons toutes les pannes de composants internes. En cas de défaut, nous effectuons un diagnostic à distance et fournissons des unités ou des pièces de remplacement gratuites. Aucun retour d'expédition n'est requis pour les défauts confirmés.
